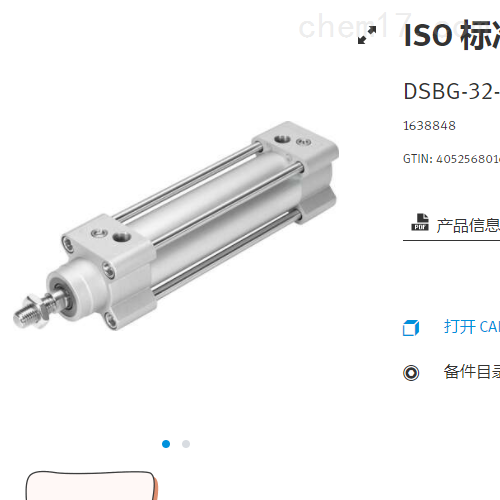

FESTO費斯托氣缸

産品型号： DSBG-32-125-PPVA-N3

所屬分類：FESTO氣缸

更新時間：2021-10-09

簡要描述：FESTO費斯托氣缸
行程 125 mm
活塞直徑 32 mm
活塞杆螺紋 M10x1,25
緩沖 PPV: 兩端帶可調的氣緩沖
裝配位置 任意
符合标準 ISO 15552
活塞杆末端 陽螺紋
設計結構 活塞
活塞杆
拉杆
氣缸缸筒
位置檢測 用于接近式傳感器
派生型 單端活塞杆
工作壓力 0.6 ... 12 bar
工作模式 雙作用

聯系我們 在線咨詢

FESTO費斯托氣缸

行程 125 mm

活塞直徑 32 mm

活塞杆螺紋 M10x1.25

短型号代碼 DSBG

緩沖 氣動緩沖，兩端可調

安裝位置 可選

符合标準 ISO 15552

活塞杆端部 外螺紋

結構特點 缸徑

活塞杆 連杆

缸筒 位置檢測

通過接近開關

符号 00991235

派生型 一端活塞杆

工作壓力 0.06 MPa ... 1.2 MPa

工作壓力 0.6 bar ... 12 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之後須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

環境溫度 -20 °C ... 80 °C

端位的沖擊能量 0.4 J

緩沖長度 17 mm

6 bar 時的理論力值，返回行程 415 N

6 bar 時的理論力值，前進行程 483 N

0 mm 行程的移動質量 110 g

每 10 m 行程的附加重量 25 g

0 mm 行程的基本重量 465 g

每 10 mm 行程的額外移動質量 9 g

安裝方式要麽：通過內螺紋安裝

帶附件 氣動接口

G1/8 材料說明

RoHS 合規 蓋子材料

塗層壓鑄鋁 活塞密封件材料

TPE-U(PU) 活塞材料

精制鋁合金 活塞杆材料

高合金鋼 活塞杆密封刮油器材料

TPE-U(PU) 緩沖器密封件材料

TPE-U(PU) Cushioning piston material

聚甲醛 缸筒材料 光滑陽極氧化精制鋁合金

螺母材料 鍍鋅鋼

軸承材料 POM

凸緣螺母材料 鍍鋅鋼

拉杆材料 高合金鋼
