西門子直流調速變頻器

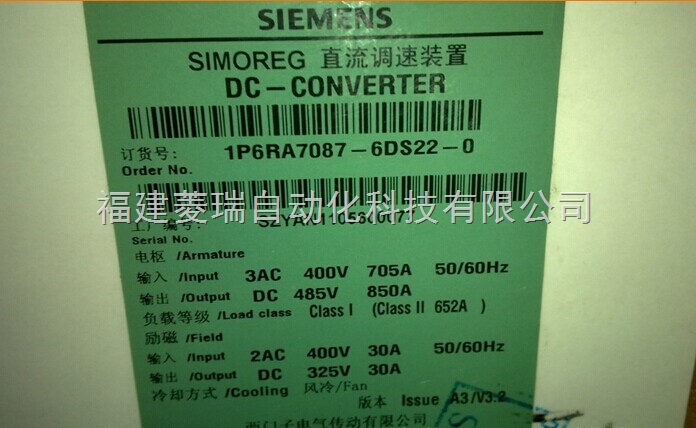

産品型号： 6RA7087-6DS22-0

所屬分類：西門子SIEMENS變頻器

更新時間：2017-11-10

簡要描述：6RA70 SIMOREG DC MASTER 系列整流器為全數字緊湊型整流器，輸入為三相電源，可向變速直流
驅動用的電樞和勵磁供電，額定電樞電流從15A 至3000A。緊湊型整流器可以并聯使用，提供高至
12000A 的電流，勵磁電路可以提供Z大85A 的電流(此電流取決于電樞額定電流)。

聯系我們在線咨詢

詳細說明：

1.應用
6RA70 SIMOREG DC MASTER 系列整流器為全數字緊湊型整流器，輸入為三相電源，可向變速直流
驅動用的電樞和勵磁供電，額定電樞電流從15A 至3000A。緊湊型整流器可以并聯使用，提供高至
12000A 的電流，勵磁電路可以提供zui大85A 的電流(此電流取決于電樞額定電流)。

2.設計
6RA70 SIMOREG DC MASTER 系列整流器以其緊湊和節省空間的結構為特色，由于各個的部件容易
接近，其緊湊式設計使他們特别容易保養與維護，電子闆箱包含基本電子闆和任何附加闆。
所有SIMOREG DC MASTER 裝置均配備一個安裝在整流器門上的簡易操作面闆PMU，面闆由一個5
位，7 段顯示，作為狀态顯示三個LED 和三個參數設置鍵組成。PMU 還具有根據RS232 或RS485
标準同USS 接口的連接器X300。
操作面闆提供了為了啓動整流器所需進行的調整和設定及測量值顯示的所有工具。
OP1S 整流器選件操作面闆既可以安裝在整流器門上，又可外部安裝，例如在櫃門上。因此，他可以
通過一根5 米長電纜連接。如果有一個獨立的5V 電源可以使用，則電纜可長至50 米。OP1S 通過
X300 連接到SIMOREG。OP1S 可以作為一個經濟的測量儀器安裝在控制櫃，用來顯示一定數量的物
理測量值。
OP1S 提供一個4 × 16 字符的LCD 以簡單文字顯示參數名稱，可以選擇德語，英語，法語，西班牙
語和意大利語作為顯示語種。為了容易地下載參數到其他裝置，OP1S 可以存儲參數組。
通過基本單元上的串行接口，應用适當的軟件，标準的PC 機也可以對整流器進行參數設置。這個PC
接口可用在啓動、停機維護和運行診斷過程中。此外，整流器的軟件升級可通過這個接口，裝載存儲到閃存中。
單象限工作的整流器，電樞由三相全控橋B6C 供電，四象限工作整流器通過兩個三相全控橋
(B6)A(B6)C 無環流反并聯連接電路供電。勵磁供電采用2 脈沖單相半控橋方案B2HZ。

電樞和勵磁的供電頻率可以不相同(在45~65Hz 範圍之內)，工作在擴大的頻率範圍23Hz~110Hz 需
詢問。電樞回路的供電相序不要求。

對于額定直流電流為15~850A(在400V 電源電壓時1200A)的整流器，電樞和勵磁的功率單元采用
獨立晶閘管模塊結構，散熱器是絕緣的。對于高于上述額定電流的整流器，電樞回路的功率單元由平
闆式晶閘管和散熱器構成(晶閘管組件)，其外部是帶電的。
機箱和電源聯接處的端子蓋為在附近工作的操作人員提供意外觸電保護，所有的接線均位于正面。
功率單元的冷卻系統通過溫度傳感器來監控。

3.進線電壓為460V 的裝置的特點
? 該系列裝置額定直流電流為30A~1200A.
? 額定直流電流為450A~1200A 的裝置用一台單相風機。
? 額定直流電流為60A~850A 的裝置功率端子在裝置的下部和頂部。

4.按UL 508C 标準将SIMOREG 裝置安裝在櫃中
? 當裝置裝入一個櫃(外殼)中，櫃體必須通風且設計為“1 型”。
? 櫃體(外殼)zui小尺寸為600mm(寬) × 600mm(深) × 2200mm(高)。

5.工作方式
所有的開環和閉環驅動控制及通訊功能由兩台功能強大的微處理器實現，驅動控制功能可以通過參
數，将軟件所提供的程序塊“連接”來實現。
銘牌上規定的額定直流電流(連續直流電流)，在負載等級I，可以過載到180%，過載允許的持續時間
由各個整流器而定。微處理器周期地計算功率部份電流的I2t 值，以确保晶閘管在過載運行時不被損
壞。

6.選型方式

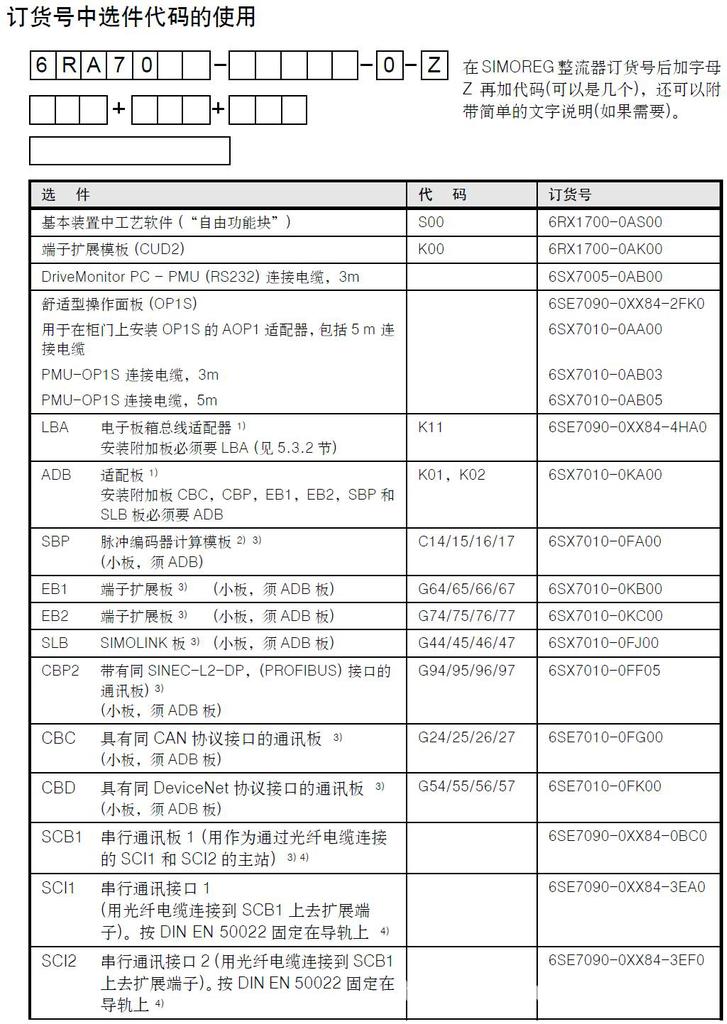

7.訂貨号中選件代碼的使用

8.6RA70直流調速負載周期表
