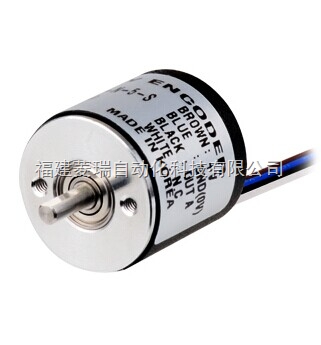

AotonicsE18S 系列軸類型的增量式旋轉編碼器
産品型号：
所屬分類：傳感器
更新時間：2018-01-12
簡要描述：直徑ø18mm軸類型的增量式旋轉編碼器
奧托尼克斯增量式旋轉編碼器新增微型産品E18系列。體積小,重量輕增加了更多的靈活性,在狹小空間安裝方便。同時,軸的轉動慣量力矩很小(0.5 g•cm²)，使施加在設備上的旋轉慣量Z小化。這些特點使得E18系列适用于自動取款機、點鈔機、複印機和各種辦公設備
詳細說明：
微型直徑?18mm和重量為10g的超輕旋轉編碼器
便于安裝在狹小的空間
慣性力矩較小
電源電壓:5VDC±5% | 規格/性能
| 類型 | 外徑(φ18)軸型增量型旋轉編碼器 | | 分辨率(P/R) | 100.200.300.400(需要其他脈沖數請用戶預訂) | | 電氣參數 | 輸出相 | A相 | | 控制輸出 | NPN集電極開路輸出 | 負載電流：30mA以下, 殘留電壓：0.4VDC以下 | | 電壓輸入 | 負載電流：10mA以下, 殘留電壓：0.4VDC以下 | | 響應時間 上升/下降 | NPN集電極開路輸出 | Max. 1? | 測定條件: 配線長度：1m Ⅰsink=20mA以下 | | 電壓輸入 | Max. 1? | | zui大響應頻率 | 25kHz | | 電源電壓 | 5VDC ±5%(紋波P-P: 5%以下) | | 消耗電流 | 50mA以下 (無負載時) | | 絕緣阻抗 | 100MΩ以上(500VDC 為基準)(所有端子和外殼之間) | | 耐電壓 | 500VAC 50/60Hz 1分鍾 .(所有端子和外殼之間) | | 連接方式 | 配線引出型(軸向電纜、徑向電纜) | | 機械參數 | 啓動力矩 | Max. 10gf·cm(10x10-4 N·m) | | 慣性力矩 | Max. 0.5g·cm2(5x10 8kg·m2) | | 軸負重 | 徑向:200 gf,推力:200 gf | | zui大允許轉速※1 | 6000rpm | | 耐振動 | 振幅1.5mm 頻率10~55Hz(周期1分鍾) X Y Z各方向2小時 | | 耐沖擊 | Max. 50G | | 環境 | 環境溫度 | 使用溫度-10~70℃ 存儲溫度:-20~80℃ | | 環境濕度 | 35~85%RH,存儲 35~90%RH | | 防護等級 | IP50(IEC 标準) | | 配線 | ?0.98mm, 4P, 長度: 150mm, 屏蔽線纜 | | (AWG26, 線芯直徑: ?0.16mm, 線芯數: 7,絕緣皮外徑: ?0.98mm) | | 附件 | ?2mm 連接器(僅适用于?2mm 軸徑的型号) | | 認證 | CE | | 重量 | ?2mm 軸徑的型号: 約35.4g(約12g) | | ?2.5mm軸徑的型号: 約 34.2g(約 12g) |
※1: 當選擇響應速度時，确保zui大響應速度應該低于或者等于zui大允許轉速。
[zui大響應速度= zui大響應頻率/分辨率x 60秒)
※2:重量包含包裝，括号內的重量僅指設備本身。
※環境特性指未結冰、未結露的狀态 |
|
|
|
|
