Aotonics外徑ø50mm拉線式值型線性縮放編碼器

産品型号： EWLS50 系列

所屬分類：傳感器

更新時間：2018-01-14

簡要描述：外徑ø50mm拉線式值型線性縮放編碼器
奧托尼克斯在國內*發布拉線式值型線性縮放編碼器EWLS50系列，支持Z大512mm的檢測範圍，憑借編碼器的超高精度 (±0.1/100mm)，實現超高的分辨率(5,120細分/512mm)，可在你所需的場所，控制各種半導體生産設備，機床，液壓氣缸等。該産品還具有複位和溢出報警功能，方便用戶使用。相比國外産品，成本減少60%以上，大大降低了

聯系我們在線咨詢

詳細說明：

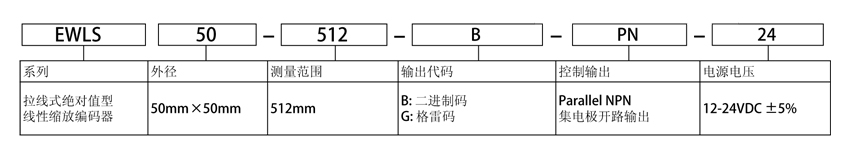

型号構成

規格/性能

類型			拉線式值型線性縮放編碼器
型号			EWLS50-512-B-PN-24	EWLS50-512-G-PN-24
測量範圍			512mm
zui大輸出脈沖/mm			5,120細分/512mm
zui小分辨率			0.1mm
精度			±0.1/100mm
響應速度			500mm/sec 以下
斷電位移極限※1			±20mm 以下
電 氣參數	輸出	輸出代碼	二進制碼	格雷碼
		輸出信号	數據，溢出報警(OVF)
		輸出類型	NPN 集電極開路輸出
		輸出容量	負載電流: 32mA 以下，殘留電壓: 1VDC 以下
		邏輯	負邏輯輸出
		響應速度	1?以下(配線長度 2m, 1 sink=32mA)
	輸人	輸 A 信号	清零複位 (Reset)
		輸 A 電平	High: 5-24VDC，Low: 0-1.2VDC
		輸 A 邏輯	低電平有效，通常為開路或高電平
		輸 A時間	100mS 以上
	zui；大響應頻率		50kHz
	電源電壓		12-24VDC ± 5%(紋波P-P: 5% 以下)
	消耗電流		150mA 以下 (未連接負載時)
	絕緣阻抗		100MΩ以上(500VDC 為基準)
	耐電壓		750VAC 50/60HZ 持續 1 分鍾
	連接方式		配線引出型(采用防水接頭)
配線張力			0.5N~4N(50g?F~400g?f)
耐振動			10~55Hz(周期1 分鍾) 振幅 1.5mm或300m/s2 X, Y, Z 各方向2小時
耐沖擊			約 50G 以上
環境	環境溫度		-10~70℃，存儲時: -25~85℃
	環境濕度		35~85%RH，存儲時: 35~90%RH
配線			?6，17P, 長度: 2m, 屏蔽線纜(AWG28, 芯線直徑: 0.08mm, 芯線數量: 19，絕緣皮外徑: ?0.8)
材質			護蓋: SPCD, 主體: A2024，配線: SUS303
附件			內六角螺絲闆手 (M4X8)
認證			CE
重量			約450g

※1.産品斷電時無法處理數據，通過比較通電前後的數值來校準數據必須在位移極限內使用，若斷電後旋轉距離超過±20mm，數據将出錯
※環境特性是指未結冰、結露的狀态。 ※重量不包含包裝。

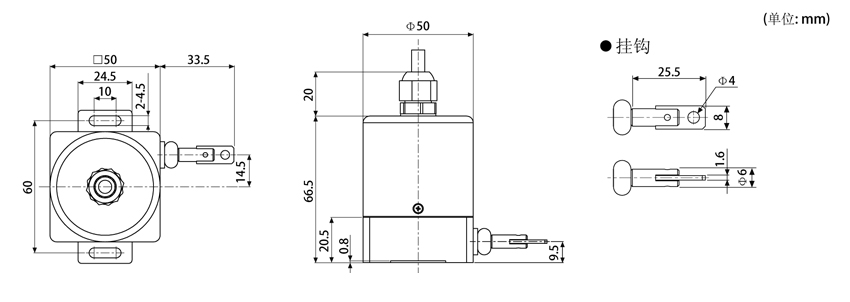

外形尺寸圖
