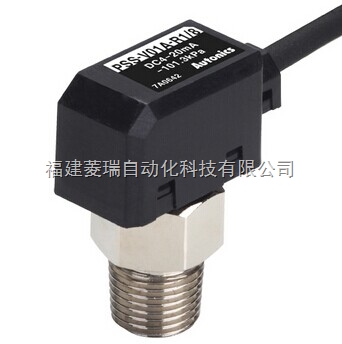

Aotonics尺寸緊湊，小型模拟量壓力傳感器

産品型号： PSS 系列

所屬分類：傳感器

更新時間：2018-01-15

簡要描述：尺寸緊湊，小型模拟量壓力傳感器

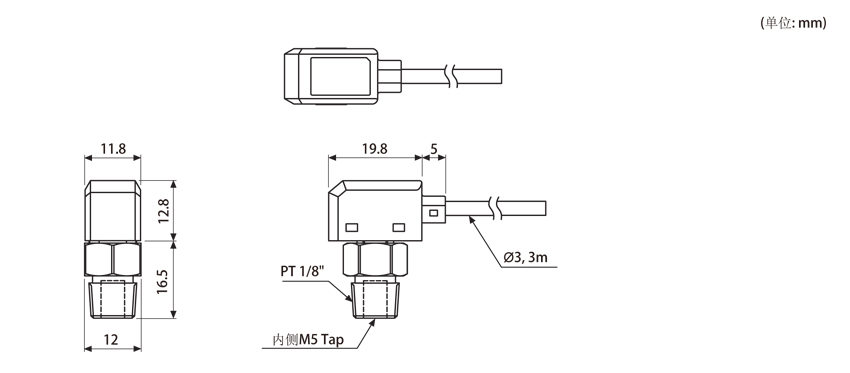

壓力傳感器PSS系列，體積小巧，結構緊湊(W11.8 X H29.3 XD24.8mm, 包含壓力接口)，采用模拟電壓/電流輸出，可直接與HMI,PC,PLC連接。也可通過改變管腳排列與第三方控制器(HMI,PC,PLC等)兼容，并與即将上市的PSM(放大器模闆)兼容，适用于各種工作環境。

聯系我們在線咨詢

詳細說明：

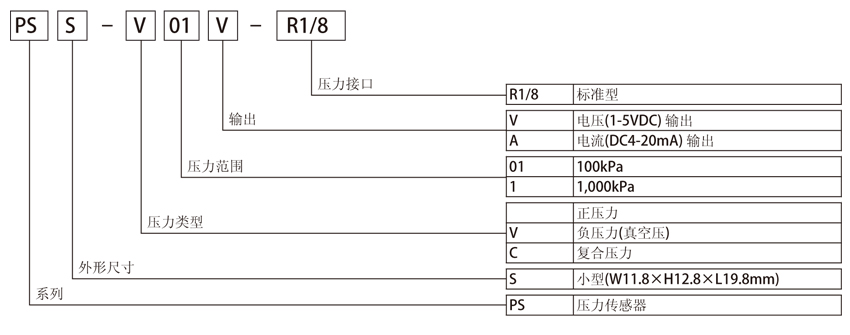

型号構成

規格/性能

壓力類型			壓力規格
			負壓力	正壓力		複合壓力
型号	電壓 (1-5VDC) 輸出型		PSS-V01V-R1/8	PSS-01V-R1/8	PSS-1V-R1/8	PSS-C01V-R1/8
	電流 (DC4-20mA) 輸出型		PSS-V01A-R1/8	PSS-01A-R1/8	PSS-1A-R1/8	PSS-C01V-R1/8
額定壓力範圍			0.0~-101.3kPa	0.0~100.0kPa	0~1,000kPa	-101.3~100.0kPa
擴展模拟量輸出			5.0~-101.3kPa	-5.0~110.0kPa	-50~1,100kPa	-101.3~110.0kPa
zui高耐壓			不超過額定壓力的2倍	不超過額定壓力的 2倍	不超過額定壓力的 1.5 倍	不超過額定壓力的 2倍
适用氣體			空氣，非腐蝕性氣體
電源電壓			12-24VDC ±10%(紋波P-P: 10% 以下)
消耗電流			電壓輸出型: 15mA 以下，電流輸出型: -
電源電壓影響			±0.3%F.S 以下
保護電路			電源反接保護電路

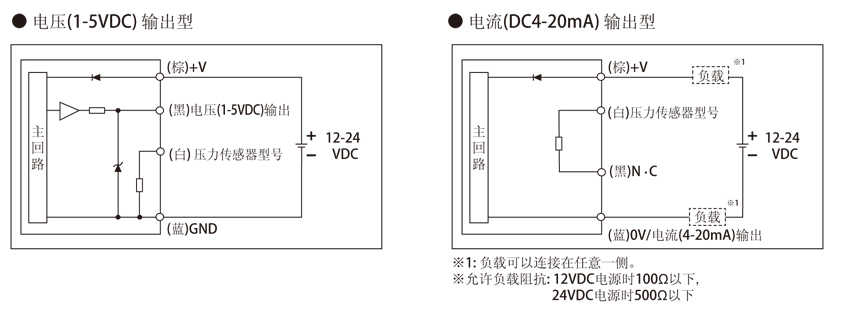

模拟輸出		電壓輸出	輸出電壓: 1-5VDC ±2% F.S. 線性度: ±1% F.S. 以下輸出阻抗: 1kΩ
		電流輸出	輸出電流: 4-20mA ±2% F.S. 線性度: ±1% F.S. 以下
模拟輸出溫度特性			0℃~50℃溫度範圍，25℃時為輸出電壓/電流的±2%F.S.以下
絕緣阻抗			50MQ 以上 (500VDC 為基準)
耐電壓			2000VAC 50/60Hz 持續1分鍾
耐振動			10~55Hz(周期 1 分鍾) 振幅 1.5mm X, Y, Z 各方向 2小時
環境		環境溫度	0°C~50°C，存儲時: -10°C~60°C
		環境濕度	35~85%RH，存儲時: 35~85%RH
防護等級			IP40(IEC 規格)
材質			前蓋: PC，後蓋: PC，壓力接?: 鍛鏡黃銅
配線			?3mm, 4P, 長度: 3m (AWG28, 芯線直徑: 0.08mm. 芯線數量: 19, 絕緣皮外徑: ?0.88mm)
附件			傳感器接插件 (CNE-P04-YG)※1
認證			CE
重量※2			約 60g (約 26g)
