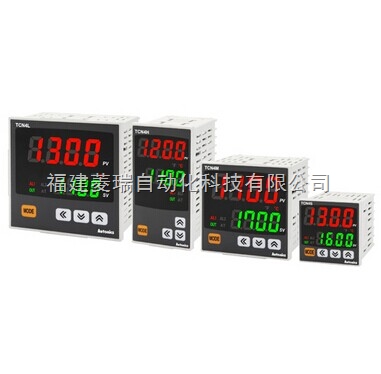

Aotonics經濟、雙顯示型PID溫度控制器

産品型号： TCN 系列

所屬分類：控制器

更新時間：2018-01-28

簡要描述：經濟、雙顯示型PID溫度控制器
TCN系列為經濟型溫度控制器，具有雙重預設顯示，提高用戶便利性。該系列産品憑借研發的PID控制算法和100ms的高速采樣，實現了理想的溫度控制;此外，該系列産品可以讓用戶充分利用SSRP和繼電器輸出的經濟控制。TCN系列同時提供低電壓型，讓用戶具有更廣泛的選擇。

聯系我們在線咨詢

詳細說明：

主要特性

*新款低電壓型号：24VAC 50/60Hz的，24-48VDC
**進的PID控制算法和100ms的高速采樣
*可選擇繼電器或固态繼電器輸出
*緊湊型設計和大型顯示面闆具有更好的視覺效果
*雙數字顯示：TCN/單數字顯示：TC

型号構成

規格/性能

系列		TCN4S	TCN4M	TCN4H	TCN4L
電源	AC電源	100-240VAC 50/60Hz
電壓	AC/DC 電源	24VAC 50/60Hz, 24-48VDC
電源電壓範圍		額定電壓的90 ～ 110%
消耗功率		Max. 5VA(100-240VAC 50/60Hz, 24VAC 50/60Hz)
		Max. 3W(24-48VDC)
顯示方式		7 段 (PV: 紅色, SV: 綠色), 其他顯示(綠色,紅色) LED
字符大小	PV(W×H)	7.0x15.0mm	9.5x20.0mm	7.0x14.6mm	11.0x22.0mm
	SV(H)	5.0x9.5mm	7.5x15.0mm	6.0x12.0mm	7.0x14.0mm
輸入類型	RTD	DPt100Ω, Cu50Ω(允許線路阻抗每根線5Ω以下)
	熱電偶	K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)
顯示方式	RTD	● 常溫(23°C ±5°C): (PV ±0.5%或者±1°C, 較大者) ±1digit
顯示	熱電偶	● 常溫以外: (PV ±0.5% 或者±2°C, 較大者) ±1digit
精度※1
控制輸出	繼電器	250VAC 3A 1 a
	SSR	12VDC ±2V 20mA以下
報警輸出		AL1, AL2 繼電器輸出 : 250VAC 1A 1a
控制方式		ON/OFF 和P, PI, PD, PID 控制
滞後值		1 ～ 100°C/°F (0.1 ～ 50.0°C/°F) 可選
比例帶(P)		0.1 ～ 999.9°C/°F
積分時間(I)		0 ～ 9999 sec.
微分時間 (D)		0 ～ 9999 sec.
控制周期 (T)		0.5 ～ 120.0 sec.
手動複位		0.0 ～ 100.0%
采樣周期		100ms
耐電壓	AC 電源	2,000VAC 50/60Hz 持續1分鍾.(輸入端子和電源端子之間)
	AC/DC電源	1,000VAC 50/60Hz 持續1分鍾.(輸入端子和電源端子之間)
繼電器	機械	OUT: 5,000,000次以上, AL1/2: 5,000,000 次以上
使用壽命	電氣	OUT: 200,000 次以上(250VAC 3A 阻性負載) AL1/2: 300,000 次以上(250VAC 1A 阻性負載)
耐振動		0.75mm 振幅，頻率 5 ～ 55Hz在 X, Y, Z 軸各方向2小時
絕緣阻抗		100MΩ以上(以 500VDC 為基準)
抗幹擾		模拟方波發生器幹擾( 脈沖: 1us) ±2kV R-相,S-相
斷電存儲		約 10 年 (使用非易失性半導體存儲器)
周圍環境	環境溫度	使用-10 ～ 50°C, 存儲: -20 ～ 60°C
	環境濕度	35 ～ 85%RH, 存儲: 35 ～ 85%RH
絕緣類型		雙重絕緣或加強絕緣,(标志:回 ,測量輸入部分和電源部分的介電強度:交流電源2KV,AC/DC電源1KV)
認證		CE, UL
重量		約147g(約 100g)	約203g (約133g)	約194g (約124g)	約275g (179g)

※1 : ◎ 常溫下 (23°C ±5°C)
●熱電偶 R, S 類型, 在200℃以下: (PV ±0.5% 或 ±3°C, 較大者) ±1digit
●熱電偶 R, S 類型， 200℃以上: (PV ±0.5% 或者 ±2°C, 較大者) ±1digit
● 熱電偶 L(IC) 類型, RTD Cu50Ω: (PV ±0.5% 或者±2°C, 較大者) ±1digit
◎ 常溫以外
● 熱電偶 R, S類型, 在 200°C以下: (PV ±1.0% 或者 ±6°C,較大者) ±1digit
● 熱電偶 R, S類型, 200°C以上: (PV ±0.5% 或者 ±5°C,較大者 )±1digit
● RTD Cu50Ω: (PV ±0.5% 或者 ±3°C,較大者) ±1digit
※2:.重量包含外包裝，括号內的重量為産品重量。
※環境特性是指未結冰、結露狀态。

外形尺寸圖

接線圖
